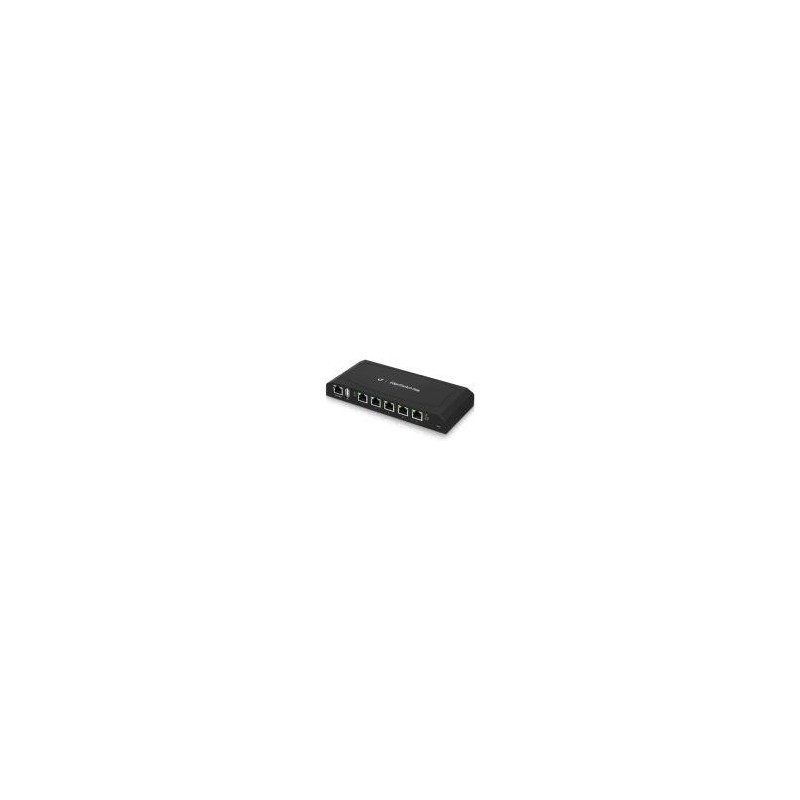

UBIQUITI SWITCH ES-5XP EDGESWITCH 5XP EDGEMAX

Contenido del paquete

EdgeSwitch 5XP

Tornillos (cant.: 2)

Anclajes (cant.: 2)

Adaptador de alimentación (24 V, 2,5A)

Cable de alimentación
Requisitos de instalación
Taladro, broca de 6 mm y un destornillador Phillips (montaje en pared)
Para aplicaciones en exteriores, el cableado apantallado de categoría 5 (o superior) debe utilizarse para todas las conexiones Ethernet y debe conectarse a la toma de tierra de CA de la fuente de alimentación.
Le recomendamos que proteja sus redes de entornos exteriores dañinos y fenómenos de descarga electrostática con el cable apantallado Ethernet de calidad industrial de Ubiquiti. Para obtener más información, visite ui.com/toughcable



IMPORTANTE: A pesar de que el cableado puede colocarse en el exterior, el EdgeSwitch debe guardarse dentro de una carcasa protectora.



ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este EdgeSwitch a la lluvia ni a la humedad.

Descripción general del dispositivo




LED Power/Link de Management (gestión)
Desactivado

Sin alimentación/Sin enlace

Ámbar

Tras el arranque, el LED indica que llega alimentación. Después del establecimiento de un enlace inicial, el LED indica una conexión de 10/100 Mbps. Si el enlace se termina, el LED se apaga hasta que se vuelve a establecer un enlace. Si la unidad se reinicia, el LED vuelve a indicar la potencia hasta que se establece un enlace.

LED de PoE RJ45 (puertos 1 - 5)
Desactivado

Sin alimentación a través de Ethernet

Verde

Alimentación a través de Ethernet de 24 V

LED de velocidad/enlace/actividad RJ45 (puertos 1 - 5)
Desactivado

Sin enlace

Ámbar

Enlace establecido a 10/100 Mbps

Ámbar parpadeante

Actividad de enlace a 10/100 Mbps

Verde

Enlace establecido a 1000 Mbps

Verde parpadeante

Actividad de enlace a 1000 Mbps

Puerto de gestión
Puerto de 10/100 Mbps utilizado para acceder a la interfaz de configuración de EdgeSwitch.

Puerto USB
Reservado para uso futuro.

RJ45 (puertos 1 - 5)
Puertos de 10/100/1000 Mbps para la conmutación y la PoE (también disponible para la gestión de forma predeterminada).

Botón Reset (Restablecimiento)
Para restablecer los valores predeterminados de fábrica, mantenga pulsado el botón Reset durante más de 10 segundos mientras la unidad está encendida.

Alimentación
Conecte el adaptador de alimentación incluido al puerto de alimentación.

Instalación del dispositivo
Coloque el EdgeSwitch sobre una mesa u otra superficie plana.



ADVERTENCIA: LA FALTA DE VENTILACIÓN ADECUADA PUEDE PROVOCAR RIESGO DE INCENDIO. MANTENGA AL MENOS 20 MM DE SEPARACIÓN JUNTO A LOS ORIFICIOS DE VENTILACIÓN PARA QUE HAYA UNA VENTILACIÓN ADECUADA.

Montaje en pared








Conexión a tierra del EdgeSwitch (opcional)
El EdgeSwitch está conectado a tierra a través del adaptador de alimentación; sin embargo, puede añadir una conexión a tierra ESD opcional para mejorar la protección ESD.





Conexión de la alimentación




Conexión Ethernet






Nota: La PoE está deshabilitada de forma predeterminada en todos los puertos numerados y no está disponible en el puerto de gestión. Para habilitar la PoE en los puertos apropiados, utilice la pestaña Puertos en la interfaz de configuración.

Acceso a la interfaz de configuración
Conéctese a la interfaz de configuración:

Asegúrese de que su ordenador (u otro sistema host) está conectado al puerto de Gestión del EdgeSwitch.


Nota: De forma predeterminada, puede configurar el EdgeSwitch a través de cualquier puerto; sin embargo, recomendamos utilizar el puerto de administración. (El acceso a la interfaz de configuración se puede limitar a únicamente el puerto de administración. Puede configurar este ajuste en la pestaña Dispositivo).

Configure el adaptador de Ethernet en su sistema host con una dirección IP estática en la subred 192.168.1.x (por ejemplo, 192.168.1.100).
Inicie el explorador web. Escriba https://192.168.1.20 en la barra de direcciones. Pulse Intro (PC) o Retorno (Mac).


Introduzca ubnt en los campos de nombre de usuario y contraseña. Haga clic en Login (Inicio de sesión).


La interfaz de configuración aparecerá para permitirle personalizar sus ajustes. Puede habilitar la PoE en la pestaña Puertos.

También puede gestionar su dispositivo mediante el sistema de gestión de red Ubiquiti® Network Management System. UNMS™ le permite realizar copias de seguridad de sus dispositivos, configurarlos, supervisarlos y actualizarlos desde una única aplicación.

Especificaciones
ES-5XP

Dimensiones

197 x 87,5 x 27,3 mm

(7,76 x 7,28 x 1,61)

Peso

250 g

(8,82 oz)

Entrada de alimentación

Adaptador de alimentación de 24 V CC, 2,5 A (incluido)

Consumo máximo de energía

60 W

Rango de tensión de salida PoE

22-24VDC

Potencia máxima en vatios de PoE por puerto de datos

11,5W

Calificación ESD

± 24 kV aire/contacto

Método PoE

Pasivo

Botón

Restablecer

Puerto USB

2.0 tipo A (reservado para usos futuros)

Procesador

MIPS 24 K, 400 MHz

Memoria del sistema

64 MB

Almacenamiento de código

8 MB

PoE configurable según el puerto

Puerto de gestiónN/A
Puertos de datosDesactivado/24 V
LEDs por puerto

Puerto de gestiónEncendido/Enlace
Puertos de datosPoE, velocidad/enlace/actividad
Interfaces de red

Puerto de gestión(1) puerto Ethernet 10/100
Puertos de datos(5) puertos Ethernet 10/100/1000
Temperatura de funcionamiento

De -25 a 55° C

(de -13 a 131° F)

Humedad de funcionamiento

90 % sin condensación

Certificaciones

CE, FCC, IC
